什么是高精度三維掃描儀？

三維掃描儀(3D scanner) 是一種科學儀器，用來偵測并分析現實世界中物體或環境的形狀（幾何構造）與外觀數據（如顏色、表面反照率等性質）。搜集到的數據常被用來進行三維重建計算，在虛擬世界中創建實際物體的數字模型。

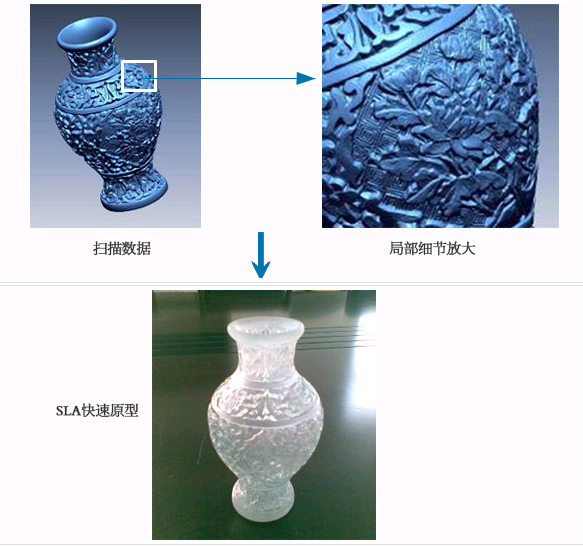

工藝品三維掃描

三維掃描儀(3D Scanner)的一項重要的參數就是精度。高精度三維掃描儀可以保證掃描得到的數據更加準確，質量更加可靠，后期數據的應用更加方便。其次考慮的就是掃描的速度，掃描速度直接影響掃描的效率，高速掃描可以確保有高效率作業。還有就是軟件系統，對點云(Point Cloud)進行處理，三維掃描儀所配置的軟件目前已經多樣化，而且各家都有各自相匹配的應用軟件，但是在使用上都大同小異，在滿足基本的使用功能也增加了某些特定的功能以方便使用，完善產品功能，提升市場競爭力。

高精度三維掃描儀功能介紹

①高精度三維掃描儀的用途是創建物體幾何表面的 點云（point cloud），這些點可用來插補成物體的表面形狀，越密集的點云可以創建更精確的模型（這個過程稱做三維重建）。若掃描儀能夠取得表面顏色，則可進一步在重建的表面上粘貼材質貼圖，亦即所謂的材質映射（texture mapping）。

②高精度三維掃描儀可模擬為照相機，它們的視線范圍都體現圓錐狀，信息的搜集皆限定在一定的范圍內。兩者不同之處在于相機所抓取的是顏色信息，而三維掃描儀測量的是距離。

牙模

精細工藝品

珠寶

精密模具

制鞋

雕刻（核雕、玉雕等）

木雕行業應用案例：

高精度三維掃描儀用于木雕行業是必然趨勢，傳統的木雕加工靠手工來進行，生產成本高，產量低，質量不可控。采用三維掃描技術后，師傅只需要雕出一個樣板，后面的大部分工作即可交給雕刻機去完成，可大大提高生產效率，降低人工成本。技術路線如下：

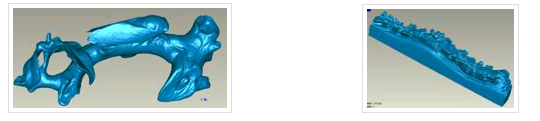

鏤空木雕掃描

高精度三維掃描儀操作注意事項

1.避免震動，掃描時環境的光線不要太強，暗室操作的會更好；

2.光滑反光的物體最好噴顯像劑；

3.對于容易變形的物體，盡量不要移動物體，可以考慮移動設備進行掃描；

4.重疊的部分盡量減少掃描的次數；

5.補拍缺陷的地方，有的地方就不用去全選；

6.根據情況靈活借助適當?shù)妮o助工具，比如薄的物體，可用小物體一起掃描，最后切去小物體部分；

7.被測物體和鏡頭的距離要調整合適。

高精度三維掃描儀設備推薦

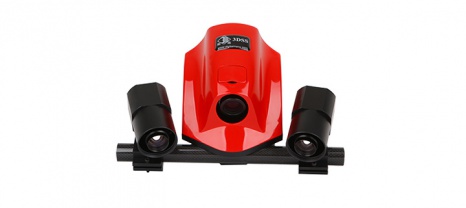

 ? 白光精密型三維掃描儀（3DSS-MINILED-III）

 ? 藍光精密型三維掃描儀（3DSS-MINILEDB-III）

3DSS精密型三維光學掃描儀是上海數造為適應精密零部件、精細產品的3D掃描需要，運用我公司最新技術成果而研發的高精度面結構光三維掃描儀。根據光源的不同具有藍光和白光兩種不同款式，藍光型三維掃描儀彌補了白光型三維掃描儀在復雜環境光和強照度環境下掃描精度不足的缺陷。
